• Créée à partir d'OBJ de Gaelyann : la cage entière, la cage sans porte, et la porte, qu'on va programmer pour qu'elle s'ouvre et se ferme
  l'objectif étant de ne créer qu'un seul Prop et un seul Data, sans Morph, pour que l'ouverture et la fermeture de la porte soit gérée par Bend, Rotate Y dans ce cas, dans les Paramètres

  pour info, on peut utiliser la méthode expliquée dans ce tutoriel, http://dchacornac.free.fr/la3d/hexagon/hxn22.htm , et http://dchacornac.free.fr/la3d/hexagon/hxn23.htm
  mais ce n'est pas l'objectif

• une autre méthode, utiliser les outils de DAZ, Figure Seup et Joint Editor

  rappel, cf.
  http://dchacornac.free.fr/la3d/daz410/daz4135.htm
  http://dchacornac.free.fr/la3d/daz410/daz4136.htm
  http://dchacornac.free.fr/la3d/daz410/daz4138.htm
  http://dchacornac.free.fr/la3d/daz410/daz4139.htm
  http://dchacornac.free.fr/la3d/daz410/daz4140.htm

  mais auparavant, il faut re construire l'OBJ de la cage entière, dont la porte n'est pas à part, mais incluse dans les barreaux, elle n'est donc pas différenciée

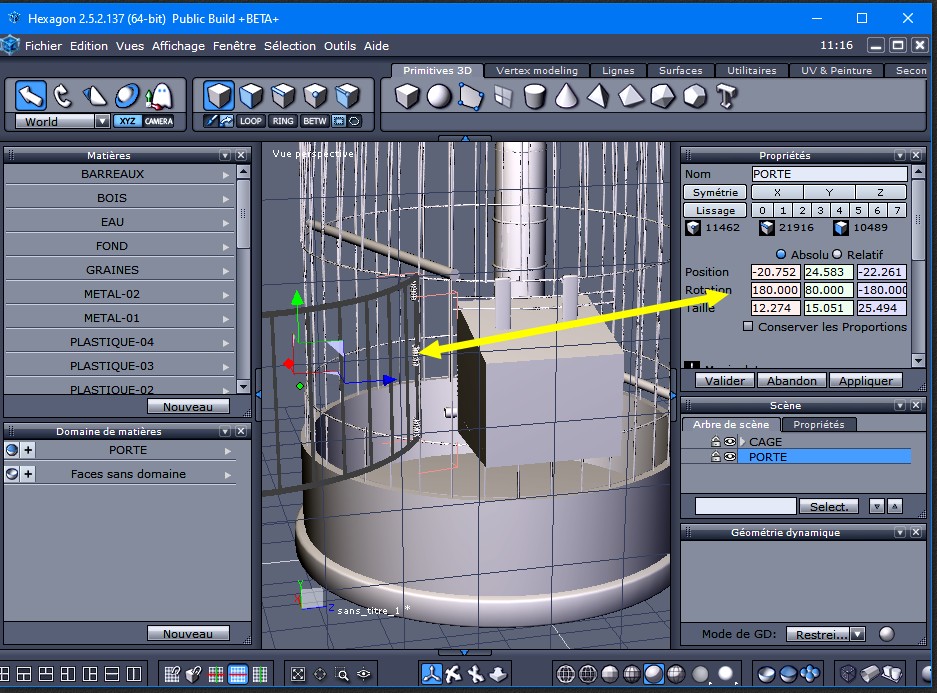

  il faut séparer la porte de la cage, pour en faire 2 domaines de matières avec Hexagon.

• dans Hexagon
  1 charger l'OBJ de la cage sans la porte (fichier / ouvrir)
  2 fichier / importer l'OBJ de a porte
  3 sauvegarder l'OBJ tel quel, par exemple cage_et_porte, surtout ne pas souder !

• dans DAZ
  pour télécharger l'OBJ cage_et_porte cliquer sur la disquette ou sur ce lien, http://dchacornac.free.fr/la3d/daz410/cage_et_porte.zip

  1 charger l'OBJ cage_et_porte en utilisant l'outil Figure Setup
  pour l'outil Figure Setup, faire Window / Panes (Tabs) / Figure Setup
  clic D dans une partie vide, à gauche > Add Geometry.. > charger l'OBJ cage_et_porte

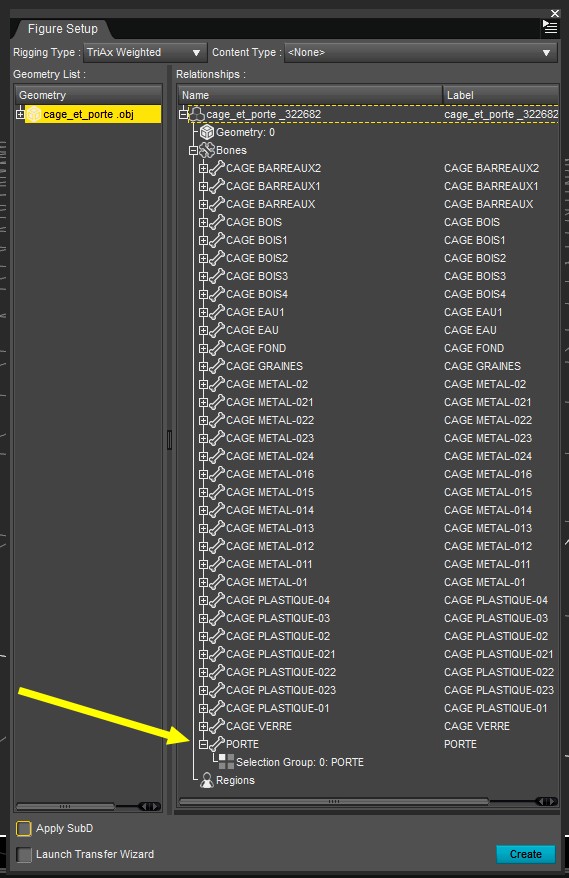

  le glisser dans la partie droite, tous les éléments de la cage sont affichés, dont la porte > Create

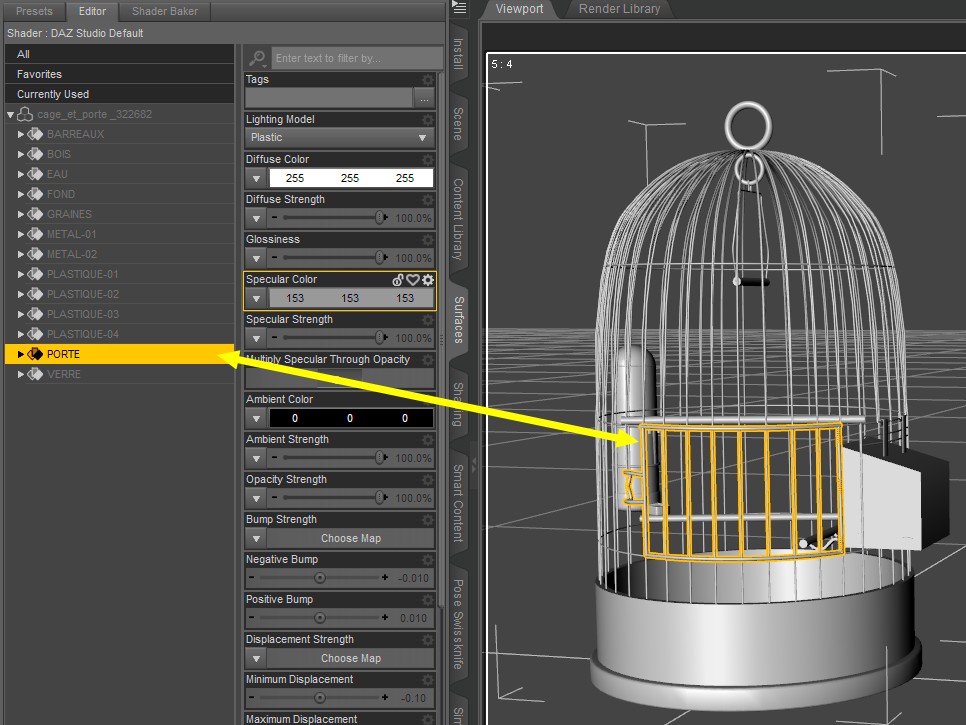

  la cage complète est maintenant dans la scène

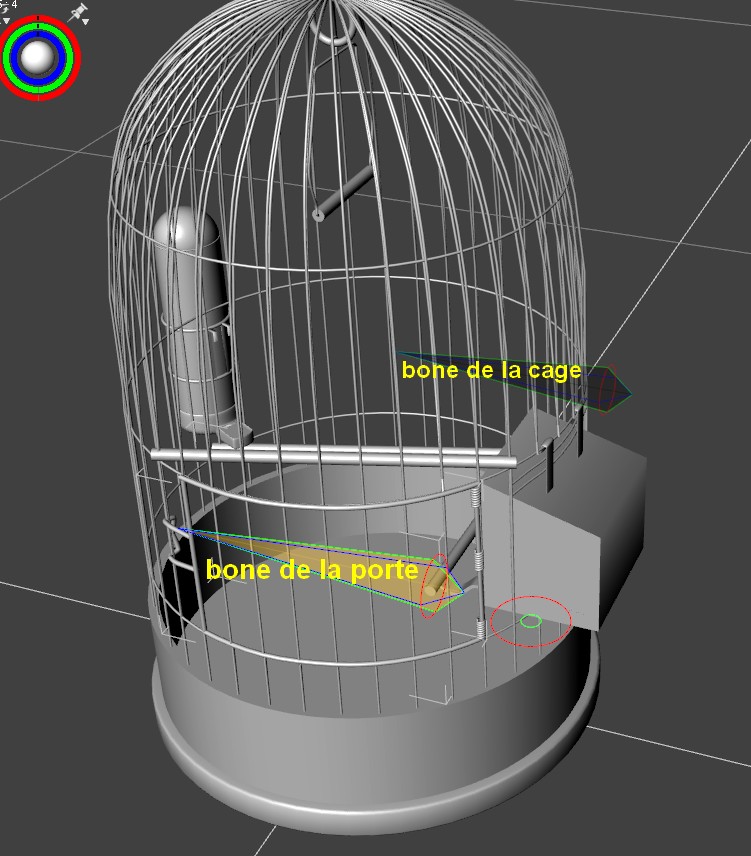

• penser à afficher les Bones, Parameters / Display / Show Bones On

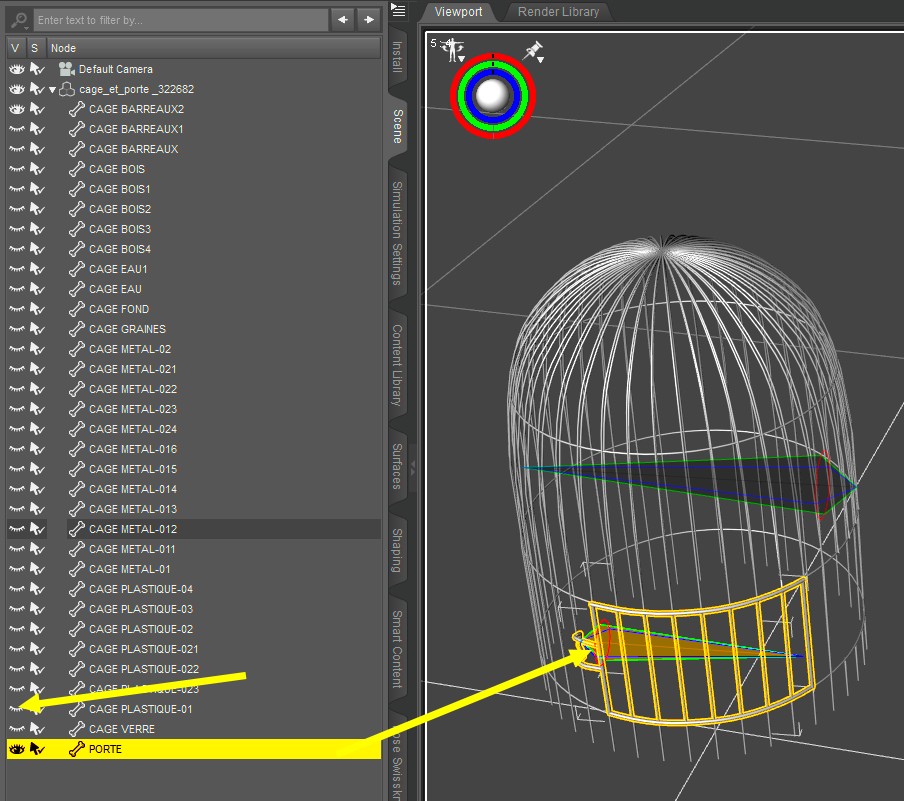

  la difficulté est de trouver le bone de la porte, mon astuce, cacher (fermer l’œil) de tous les éléments, sauf la porte

• une 2ème astuce, plus intéressante, reprendre l'OBJ afin de n'avoir que 2 éléments la cage et la porte, et beaucoup plus confortable....

• le tour de passe passe est à faire dans Hexagon qui fera passer l'OBJ à 38 Mo au lieu de 52 !!

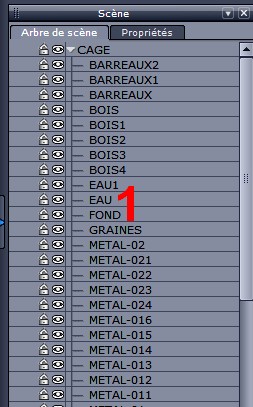

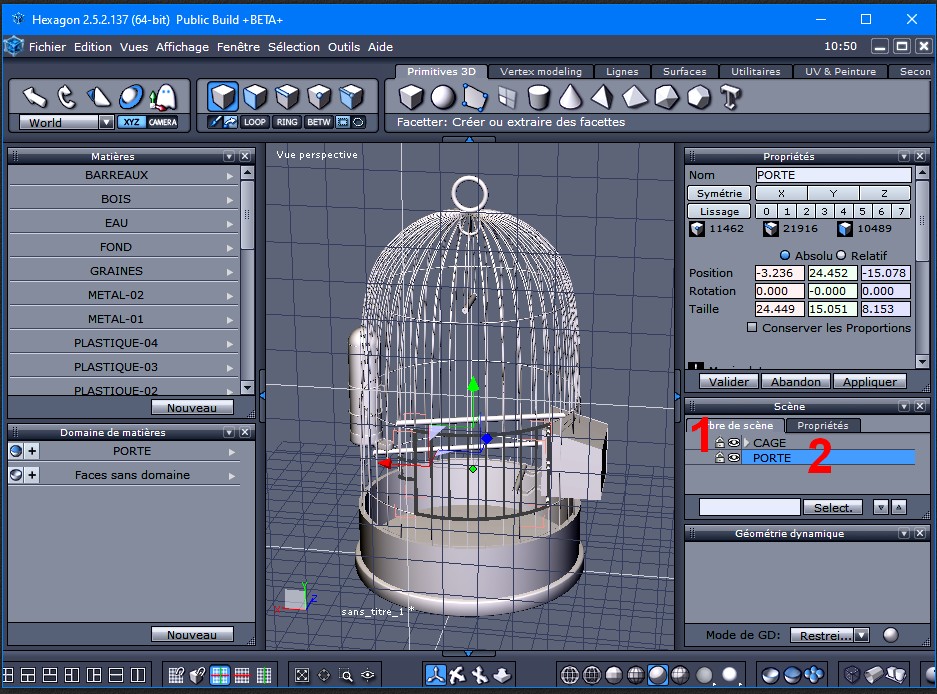

• charger l'OBJ cage_et_porte dans Hexagon, on a ceci, dans Scène / Arbre de la scène 1

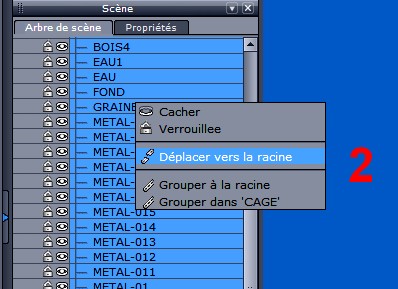

  dans l'arbre de scène Il faut sélectionner tous les éléments sous la cage, clic droit et dans le menu contextuel, sélectionner "déplacer vers la racine" 2

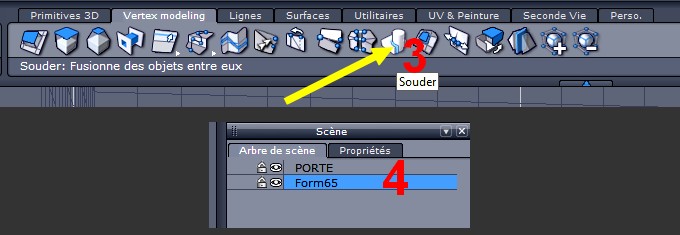

  quand ils sont à la racine les sélectionner (sauf la porte) et les souder 3, l'arbre de scène devient 4

  renommer Forme65 en CAGE, sauvegarder l'OBJ, cage_et_porte_new

  si on veut vérifier que toutes les surfaces sont conservées, tester le nouvel OBJ dans DAZ

• dans DAZ
  pour télécharger l'OBJ cage_et_porte_new cliquer sur la disquette ou sur ce lien, http://dchacornac.free.fr/la3d/daz410/cage_et_porte_new.zip

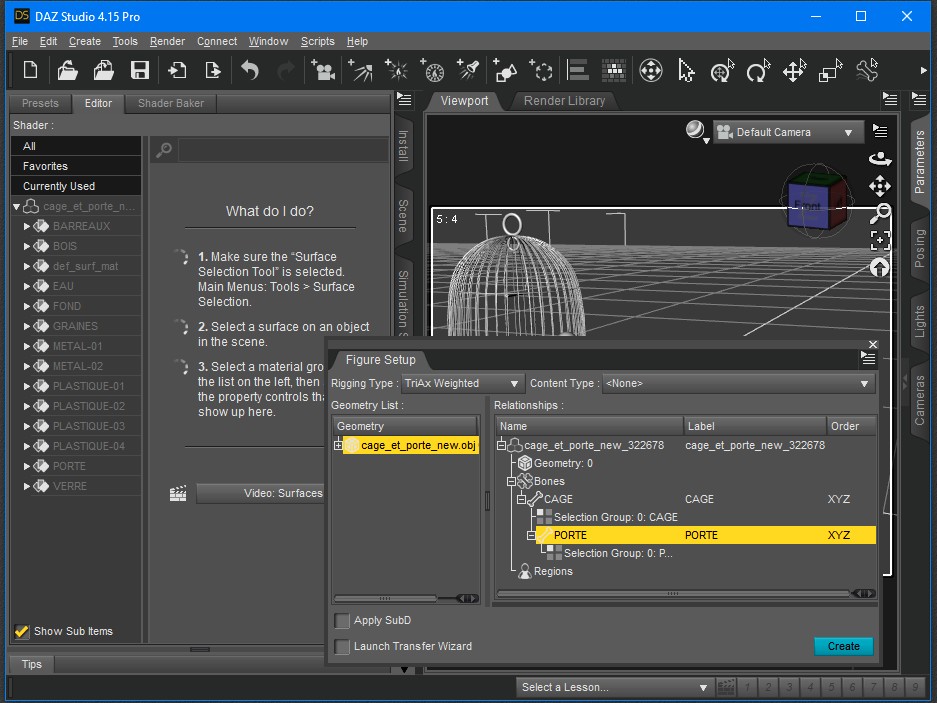

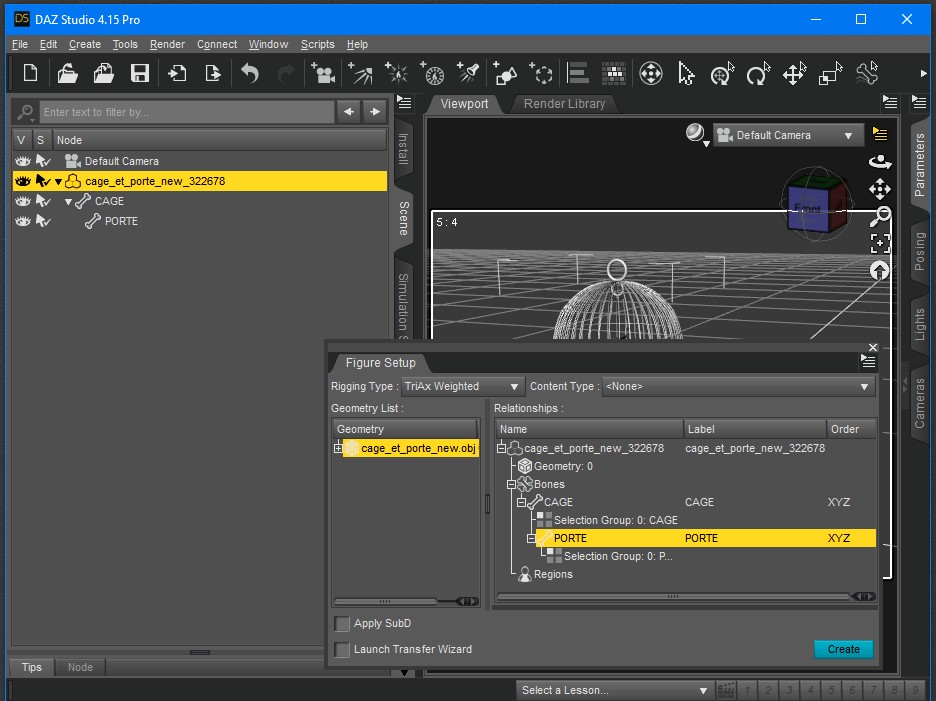

  importer l'OBJ, cage_et_porte_new via Figure Setup

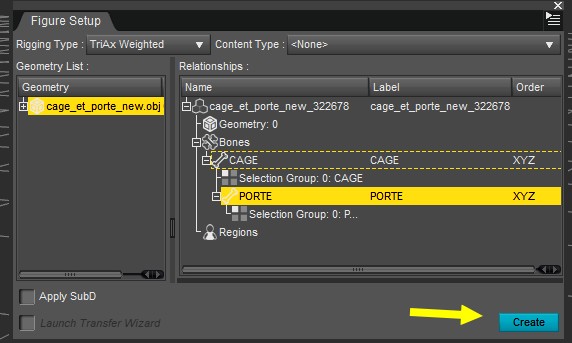

  faire glisser la porte sur la cage
  valider avec le bouton Create

  au final, 2 éléments, la porte sur la cage, et surfaces conservées, et seulement 2 bones

• maintenant, on peut passer à l'étape suivante, utiliser l'outil Joint Editor

• La cage aux oiseaux avec Figure Setup / Joint Editor / Hexagon - suite1
