Surfaces de Gordon - suite avec un vêtement

  • Objectif :
    Le rôle des
    Surfaces de Gordon est de tracer un plan à partir de lignes

    Description :
    L’outil
    Surfaces de Gordon permet de tendre une surface-enveloppe dont les contours sont définis par une série de coupes transversales d’une part et une série
    de profils longitudinaux d’autre part. Il vous faut pour cela avoir créé un ensemble de courbes au préalable qui vont servir de coupes et de profils.

    Exemple d’utilisation :
    Cet outil est utilisé pour la création de surfaces complexes, souvent basées sur des courbes très précises, comme par exemple, le
    flaconnage.
    Généralement, cet outil est très utilisé dans le Design.

  • Télécharger les fichiers créés pour ce tutoriel, cliquer sur la disquette, ou Clic D, Enregistrer la cible du lien sous...
    bol_00_DC.hxn : bol de départ
    bol_00_bis_DC.hxn : bol de départ + Surfaces de Gordon
    bol_01_DC.hxn : bol corrigé / cercle du bas
    bol_02_DC.hxn : bol corrigé + Surfaces de Gordon
    bol_03_DC.hxn : bol terminé
    bol_04_DC.hxn : bol décoré
    bol_05_DC.hxn : bol lissé
    bol_06_DC.hxn : bol épaissi
    bol_07_DC.hxn : bol épaissi et décoré
    bol_07_bis_DC.hxn : bol épaissi et décoré + projection pour surface de l'intérieur du bol > texture visible dans DAZ
  • utilisation de l'outil Courbe interpolée (onglet Lignes) pour créer un bol, vase, pot, etc...
  • déterminer la forme du bol, soit un total de 3 courbes horizontales et 8 courbes verticales



cette étape est la création du fichier bol_00_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • Avec l'outil Surface de Gordon (onglet Surfaces)
  • Sélectionner les uns après les autres les 3 cercles horizontaux, ils apparaissent en rouge 1
    Cliquer sur le bouton Appliquer dans le panneau Propriétés

    Sélectionner les
    8 courbes verticales, elles apparaissent en vert clair 2
    Cliquer sur le bouton Appliquer dans le panneau Propriétés, puis, Valider, soit Valider directement

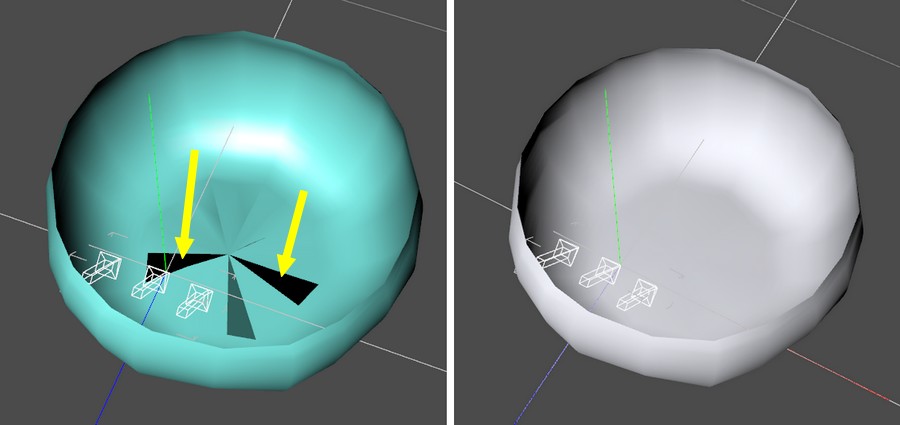

    Le bol est créé parfois avec des défauts, toutes les courbes ne font plus qu'une forme, à renommer, par exemple,
    pot (car il y a un trou au fond)
    on peut les corriger avec les brosses
    Dilater et Estomper (onglet UV & Peinture) , cf.. petite parenthèse concernant les brosses






cette étape est la création du fichier bol_00_bis_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • on a obtenu bol_00_DC.hxn avec un gros trou à la base, aussi, donner des dimensions presque"nulles" au petit cercle Curve44 1

    appliquer les
    Surfaces de Gordon, comme pour bol_00_DC.hxn 2

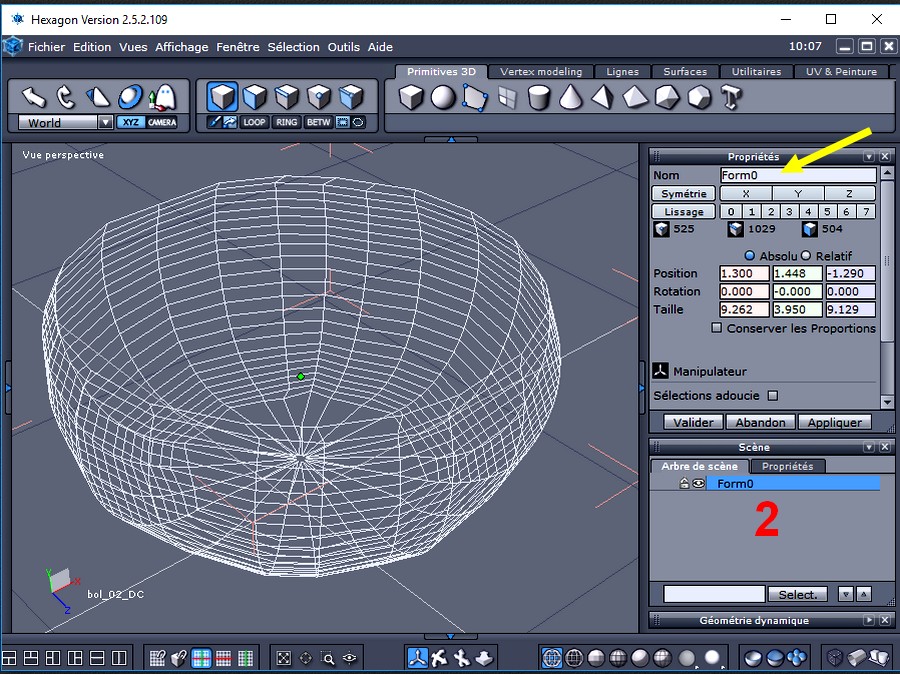

    dans Scène, il ne reste que Form0, à renommer, par exemple,
    Vase 3

cette étape est la création du fichier bol_01_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)





cette étape est la création du fichier bol_02_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • pour boucher l'espace vide, procéder comme dans Suite 4
  • sélectionner un des points à joindre : clic sur le 1er point 1, onglet Vertex modeling, Soudage distant 2
    clic sur le 2ème point à souder, un point bleu apparaît entouré d'un cercle
    3, les 2 points vont se souder
    continuer jusqu'à que tous les points n'en fassent plus qu'un, au centre du fond du
    Vase 4
    veiller à ce que toutes les lignes n'aient pas de point sur le "trajet", entre le centre et le cercle, zoomer pour bien les voir, car ne "sautent pas aux yeux"...
    5



  cette étape est la création du fichier bol_03_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • le seul moyen de vérifier qu'il n'y ait pas de défaut, est d'envoyer le Vase dans DAZ Studio


  • pour affiner le Vase, dans Propriétés, Lissage, choisir une valeur, 4 par exemple
    le résultat sera meilleur dans DAZ !
  cette étape est la création des fichiers bol_04/05_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)

  • reprendre le fichier bol_04/05_DC.hxn, en va lui donner de l'épaisseur, outil Epaissir (onglet Surfaces), valeur 0.3 par exemple
    on constate que le champ Matières est vide, et qu'il faudra les reconstituer : vase, décor1, fond...
    * de plus, il faudra texturer l'extérieur du vase, mais aussi l'intérieur
    et sans doute, pour que DAZ affiche des textures et non une couleur unie, passer par l'étape
    Projection depuis l'onglet UV & Peinture

cette étape est la création des fichiers bol_06_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)



cette étape est la création des fichiers bol_07_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)



cette étape est la création des fichiers bol_07_bis_DC.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)
j'ai diminué le lissage, pour diminuer la taille du fichier
