Eclairages - suite - suite1


  • Je remercie d-jpp pour les informations qui m'ont permis de réaliser ce tutorial

  • cf.. ses tutoriaux Daz Studio_Micro Dôme http://d-jpp.grafbb.com/t280-daz-eclairage-creation-du-mini-dome#1836 - lien mort -
    et Quand l'ombre disparaît http://graphimaker.graphforum.com/t5300-quand-l-ombre-disparait-3d-light-daz_x?highlight=ombre - lien mort -

  • cf aussi http://graphimaker.graphforum.com/t4291-ombre-sur-backdrop-fond-dans-daz?highlight=ombre - lien mort -

  • info : les ombres ne se voient pas dans la scène, mais après un rendu
  • utiliser 3 Distant Light avec comme caractéristiques pour les beam (faisceau) :

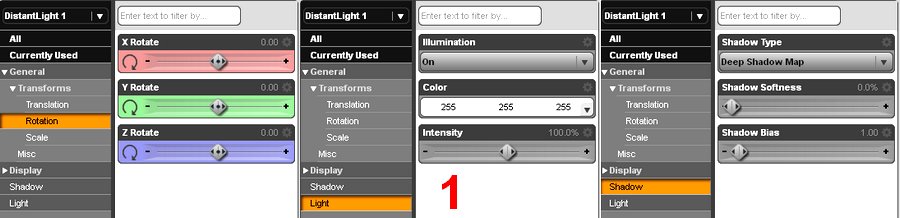

    faisceau 1 : Rotation du faisceau X= 0, Y= 0, Z= 0 - Intensity 100% - Shadow (ombrage) On (Deep Shadow Map) 1

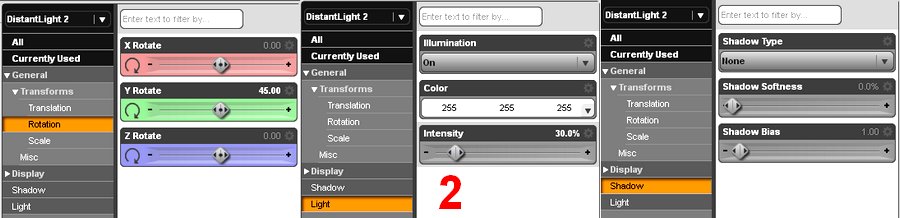

    faisceau 2 : Rotation du faisceau X= 0, Y= 30°à 45°, Z= 0 - Intensity 30% - pas d'ombrage 2

    faisceau 3 : Rotation du faisceau X= 0, Y= - 30°à - 45°, Z= 0 - Intensity 30% - pas d'ombrage 3
    (les valeurs de     2 et 3 doivent avoir la même valeur absolue)

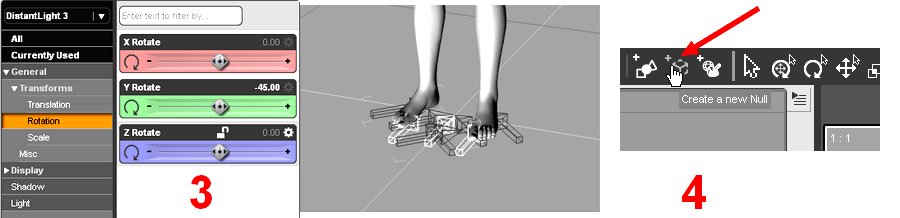

  • ensuite créer un objet nul, et lui donner un nom tel que Lights et « parenter » les trois faisceaux à cet objet nul 4
  • important : paramétrer les rotations des faisceaux AVANT de les parenter à l'objet nul



  • dans le panneau Scene
    > sélectionner les     3 faisceaux (en cliquant dessus et en maintenant la touche [Ctrl])
    > puis, tout en tenant la touche gauche de la souris enfoncée, faire glisser - drag-drop - le groupe sur le nom de l'    objet nul ..

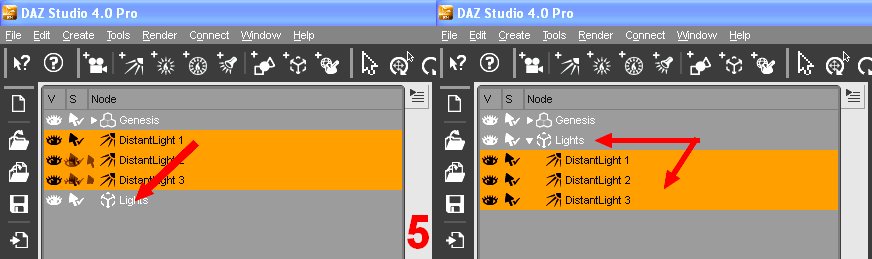

    > quand vous lâchez , sous l'    objet nul apparaît un petit arbre sur lequel sont fixés les trois éclairages 5
  • il suffit de faire tourner cet objet nul sur les axes X (zénith <=> horizon) et Y (Est Ouest Sud Nord)

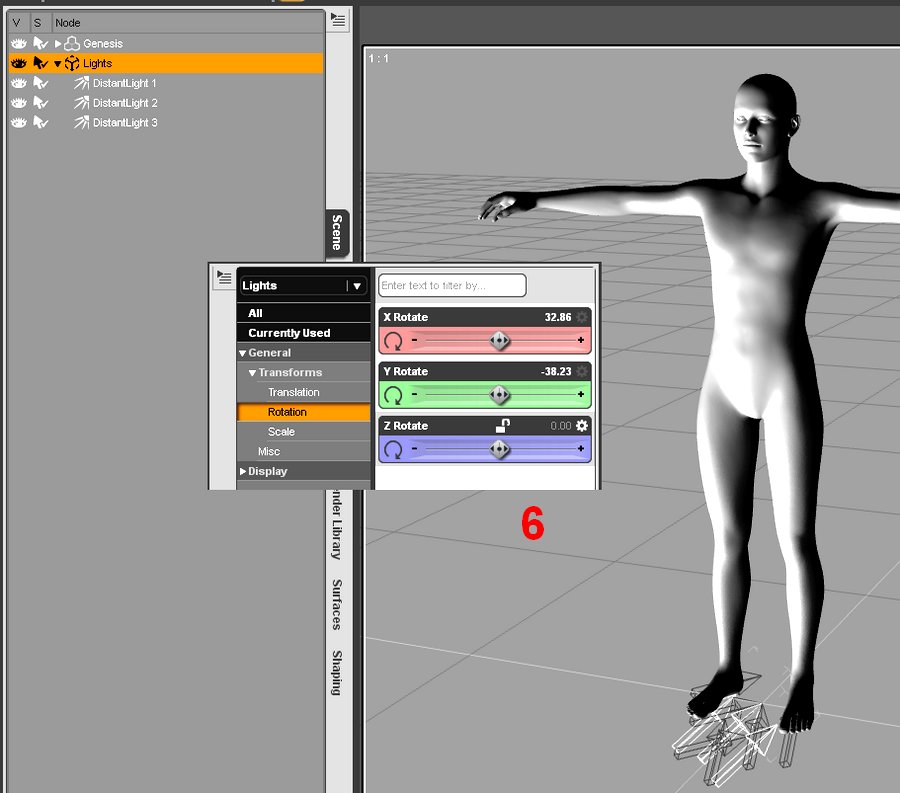

    pour avoir la lumière d'une journée légèrement brumeuse     6



  • on sauvegarde sous forme de scène et ensuite on « merge » une autre scène dans la scène en cours


  • on peut mettre des couleurs au paramètre Color pour créer une ambiance particulière, ajouter un 4 ou 5ème faisceau...
  • exemples donnés par d-jpp, pour voir les résultats : http://d-jpp.grafbb.com/t280-daz-eclairage-creation-du-mini-dome#1836 - lien mort -
    le     faisceau 1 génère l'ombre - Deep Shadow Map avec un réglage par défaut -
Réglage plein soleil :
mini_dôme _ 3 faisceaux teinte faisceau 1 : R+255 V+245 B+169   Angle de bascule général (objet nul) X= - 35° > - 90°

Réglage hivernal :
mini_dôme _ 3 faisceaux teinte faisceau 1 : R+221 V+224 B+255   Angle de bascule général (objet nul) X= - 27° > - 43°

Réglage aube :
mini_dôme _ 4 faisceaux teinte faisceau 1 : R+255 V+188 B+209
teinte faisceau 4 : R+161 V+124 B+255
 puissance faisceau 4 50% Angle relatif au faisceau 1 du faisceau 4 Y= 180° 1
Angle de bascule général (objet nul) X= 0° > - 45°

Réglage réverbération neutre :
mini_dôme _ 4 faisceaux teinte faisceau 1 : R+255 V+255 B+255
teinte faisceau 4: R+255 V+-255 B+255
ou la teinte globale du sol		 puissance faisceau 4 15% Angle relatif au faisceau 1 du faisceau 4 X= 90° 1
Angle de bascule général (objet nul) X= 0° > - 90°
On doit mettre l'objet qui sert de sol avec l'option: Cast Shadows/Off 2

  • 1 Les deux faisceaux, le 1 et le 4. sont face à face  dans l'axe Y - ou font un angle droit -
  • 2 Parameters / Curently Used / Display / Rendering / Cast Shadows / Off (sur  DS4)
    explications de d-jpp : la lumière n'arrive pas à la zone à ombrer
    -> la lumière rencontre une obstacle qui crée déjà une large ombre portée
    -> une surface (tel un     Cyclorama) crée un obstacle général à l'éclairage de la composition
    -> Cast Shadows est Off sur l'objet qui doit émettre une ombre portée - le sol -
  • essayer cette combinaison
    +     3 faisceaux pour l'éclairage général + un 4ème Y= 180° pour le contre jour + un 5ème X= 180° pour la réflexion - on peut donc avoir 3, 4, 5 faisceaux
  • pour ces images, j'ai créé un Plane avec une texture grise (R+128 V+128 B+128), Opacity 50 %, Cast Shadows / Off
    et j'ai appliqué les réglages du tableau ci-dessus
    2 essais avec un     5ème faisceau, en attribuant des couleurs différentes


  • 3 éclairages différents



  • le tutorial Quand l'ombre disparaît http://d-jpp.grafbb.com/t540-quand-l-ombre-disparait-new-realease#4660 - lien mort -
    complète Daz Studio_Micro Dôme, et donne des solutions aux problèmes que vous pouvez éventuellement rencontrer
    si les ombres portées n'apparaissent pas avec l'éclairage d'une scène



(Enregistrer cette page par "Fichier / Enregistrer sous..." pour utiliser ce tutoriel même déconnecté !)
