Créer un plan d'eau - Caustics Generator

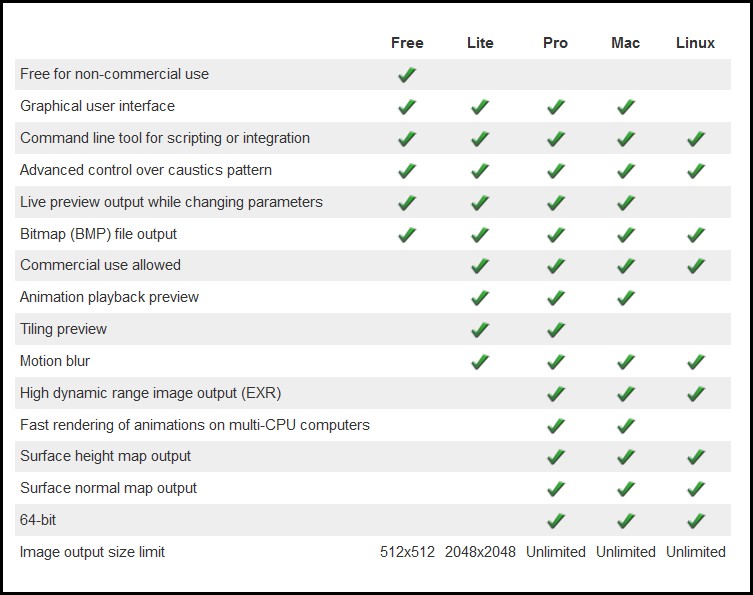

  • l'application est payante, mais il existe une version Free - dans la partie Download -

  • Les "caustiques" peuvent être décrits comme une texture lumineuse que l'on voit au fond d'une piscine un jour ensoleillé.
  • Les caustiques sont un peu plus que la texture vue sur le fond de la piscine, c'est aussi le nom donné au phénomène lumineux de la lumière convergente.
    Des caustiques sont provoqués par le fait que la lumière est réfléchie ou réfractée une ou plusieurs fois avant de frapper réellement une surface.
  • Caustics Generator permet de réaliser des textures/caustiques. Les images peuvent être animées.
  • Il permet de générer une image qui servira de référence pour les caustiques.
  • Les textures "rendues" par ce programme sont calculées en simulant l'effet de la lumière réfractée par l'eau.
  • Utilisées dans Bryce ou DAZ|Studio pour créer des fonds sous-marins par exemple, ou des "flaques" de lumière
  • à l'ouverture de la version Free, on demande d'agréer et on indique que c'est pour une utilisation non-commerciale
  • sur le plan de travail du logiciel
    1 à gauche : liste des Frames
    2 à droite en haut : prévisualisation de la frame - plus ou moins grande suivant le paramétrage -
    3 au milieu en bas : paramètres de l'image de prévisualisation et de sortie du caustic - taille, résolution -
    de la valeur du
    sur échantillonnage / antialiasing - Over sampling - (superposition d'échantillons pour améliorer la qualité de l'échantillon pour un adoucissement de l'image) -
    de la couleur Background Color, du format de sortie - BMP -, du répertoire de stockage de
    CausticsRender
    4 à droite en bas - paramètres du caustic -
  • NB la taille - Image Size - détermine la taille de sortie du caustic, par défaut, la valeur est 128 - dans la version Free, l'image maximale générée est de 512*512
    mais je n'ai pas bien vu la différence - à part le "poids" de l'image -, en ce qui concerne le résultat, des valeurs données pour Resolution :
    128, 256, 512
    La résolution nécessaire dépend de la largeur de l'image et la hauteur. Une bonne règle est d'avoir une résolution près de la moitié de la largeur ou la hauteur de l'image.

    je ne sais pas non plus à quoi sert la valeur à droite de Background color,
    *1 par défaut -
    j'ai écrit à l'auteur, sa réponse :
    The value you are asking about is a multiplicator for the background color. This is mainly for HDR (High Dynamic Rendering) (EXR) images that uses a greater range of color intensities than normal BMPs do. A BMP image can have color values between 0 and 255, which can be selected with the color swatch. However HDR images convert these 0 to 255 color values into values between 0.0 and 1.0. In order to be able to select background color intensities above 1.0, the user can use the multiplicator.
  • si un paramètre n'est pas prévu pour la version Free, une boîte d'avertissement s'ouvre

  • on va créer une seule image - Frame 1 - pour le tutorial Créer un plan d'eau
  • 1 lancez Caustics Generator et appuyez directement sur le bouton Render Frame pour afficher la fenêtre de prévisualisation
    indiquer la taille et la résolution, par exemple
    512 et 256
    indiquer une valeur dans le champ du
    sur échantillonnage Oversampling - par défaut, la valeur du sur échantillonnage est 1, le maximum,16, par exemple 8 ou 16
    allez dans le champ Background Color, choisir une
    couleur - par défaut, la couleur est le noir -, indiquer une valeur dans le champ voisin, * 1 par défaut -
  • 2 dans les paramètres du caustic, entrez 2.82 m pour Depth, 0.16 pour Intensity, 19,33 pour Amplitude Filter, 1,5 pour Frequency Filter, et 23.17 pour Time Filter
    cliquez sur
    Render Frame, automatiquement, une image est créée par défaut dans ...\CausticsGenerator34 - si Auto render est coché, le rendu sera automatique -
    dans la version
    Free, l'image maximale générée est de 512*512
  • enfin, sauvegardez votre travail Save - fichier cst, éditable avec le bloc-notes -







  • cette image a servi pour Créer un plan d'eau - Clic droit sur l'image, faire Enregistrer l'image sous...



(Enregistrer cette page par "Fichier / Enregistrer sous..." pour utiliser ce tutoriel même déconnecté !)
