- malheureusement hors service
- 1 créer une image dans votre logiciel de graphisme 512 x 512 pixels, 72 DPI avec un arrière-plan noir, par exemple Paint Shop Pro
- 2 la transformer en "masque" noir et blanc
- 3 sauvegarder les images sous solPos.jpg et solNeg.jpg
- 4 avec la même procédure, créer une autre image
- 5 sauvegarder les images sous cielPos.jpg et cielNeg.jpg
 |
 |
|
 |
 |
- créer une scène avec cette résolution : 768 x 512 pixels, ne pas oublier de décocher Constrain Proportions
- sélectionner le sol (terrain) et lui donner ces attributs (A)

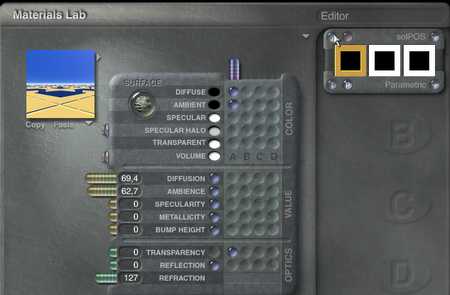

- cliquer sur M pour lui appliquer un matériau avec les paramètres ci-dessous

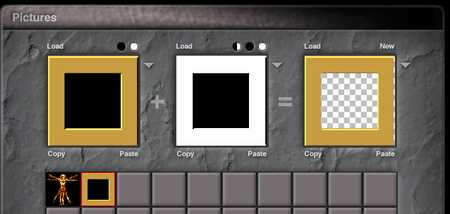

- rappel : dans Material Lab cliquer sur P - Image Texture - puis sur Texture Source Editor

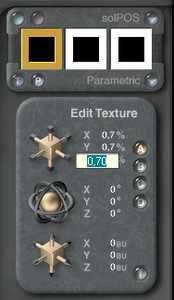

- cliquer sur le bouton Editor pour ouvrir la boîte Edit Texture
- paramétrer Material Options (Normal) et Texture Mapping Mode (World Top)
 |
 |
|
 |
 |
|
|
|
- le sol sélectionné, le dupliquer
- lui donner ces attributs (A)
- cliquer sur M pour lui appliquer un matériau avec ces paramètres
- vérifier que World Top soit coché dans Texture Mapping Mode

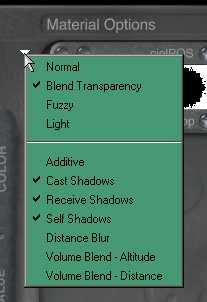

- cocher Blend Transparency dans Material Options (ainsi, on verra le ciel à travers le "motif")
 |
 |
- créer une primitive Sphere qu'on duplique avec un matériau métallique
variantes suite
