• Un objet booléen résulte de la combinaison d'au moins deux objets - quatre dans l'exemple du pont - un cube/mur et trois sphères/arches (les sphères ont été à moitié "enterrées" et allongées en hauteur)
• dans Vue, trois opérations : Difference, Union et Intersection

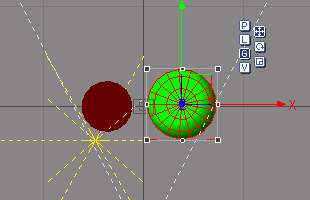

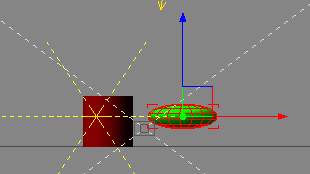

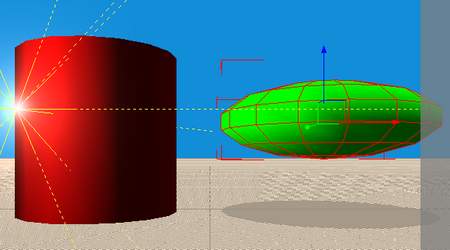

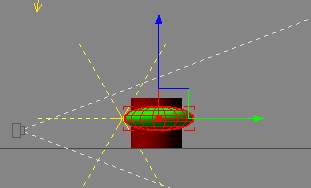

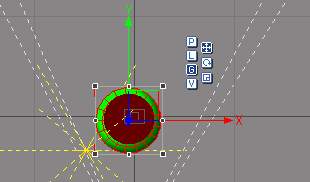

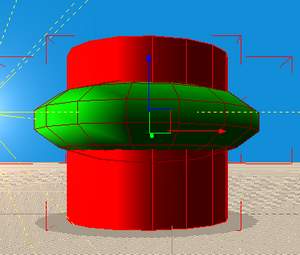

• créer 2 primitives, un cylindre et une sphère, les positionner l'un sur l'autre en les déplaçant

• avec Ctrl appuyé, les sélectionner, faire menu/Object/Make Boolean Object, l'ensemble deviendra un Group Objects
  1 Boolean Difference
  2 Boolan Union
  3 Boolean Intersection

• 1 Boolean Difference

la soustraction est TRES pratiquée, c'est elle qui permet la plus grande créativité!

• pour voir le résultat, il faut procéder à un rendu
• dans le rendu de la scène, la zone d'intersection des deux objets est retirée du cylindre ou de la sphère

• attention, l'ordre de sélection des deux objets est important, car le résultat sera différent
  cylindre + sphère = cylindre coupé
  sphère + cylindre = anneau
• on pourrait dire que dans le 1er cas, le cylindre est un objet positif et la sphère, un objet négatif - le contraire dans le 2ème cas -

• cf. une application, Cartoon crash

• 2 Boolean Union

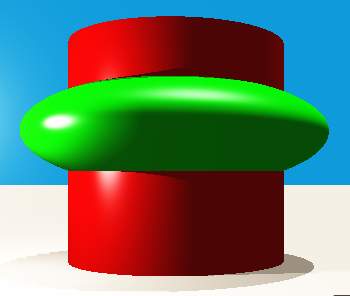

l'union fusionne les parties communes des 2 objets

• pour voir le résultat, il faut procéder à un rendu

• 3 Boolean Intersection

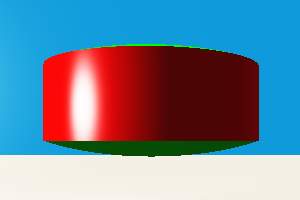

dans l'intersection, la portion commune aux deux objets devient alors la seule zone visible du groupe

• pour voir le résultat, il faut procéder à un rendu
• dans le rendu, seule la zone d'intersection sera visible

(Enregistrer cette page par "Fichier / Enregistrer sous..." pour utiliser ce tutorial même déconnecté !)
