Surface de Coons - mélanger Surfaces de Gordon et Surface de Coons

  • Description :
    L’outil
    Surface de Coons permet de tendre une surface délimitée par un contour construit à partir d’une courbe fermée ou de plusieurs courbes connectées entre elles.
    Hexagon générera alors une surface interpolée sur les courbes support.

    Exemple d’utilisation :
    Cet outil est très utile pour la génération de coques complexes ou par exemple, deux types de profils et coupes sont nécessaires.
    Si l’on reprend l’exemple du capot décrit dans l’outil
    Surface Tendue, page 153, on remarquera qu’il peut être assez compliqué d’arriver à une forme précise.
    Dans le cas de la
    Surface de Coons, on peut définir une courbe pour la partie latérale, une pour la partie centrale, une pour la partie avant et enfin une dernière pour la partie arrière.
    Hexagon gérera ainsi la surface moyenne.

  • Télécharger les fichiers créés pour ce tutoriel, cliquer sur la disquette, ou Clic D, Enregistrer la cible du lien sous..
    etageres.hxn : étagères de départ
    etageres1.hxn : étagères de départ + Surface de Coons
    etageres2.hxn : étagères éléments soudés
    etageres3.hxn : étagères épaissies
    etageres4.hxn : étagères + Projection
    etageres5.hxn : étagères éléments différents, seulement colorés, sans Projection
    etageres6.hxn : étagères + montants
    etageres7.hxn : étagères + côtés
    etageres8.hxn : étagères terminées > côtés + vitrine ** bien le positionner au niveau du sol pour qu'il le soit dans DAZ
    etageres9.hxn : étagères terminées + Projection
  • Utilisation :
    Créez les courbes qui serviront à générer la
    Surface de Coons.
    Prenez l’outil
    Surface de Coons, situé dans l’onglet Surfaces
    Sélectionnez les différentes courbes. Il n’est pas nécessaire de respecter un ordre de sélection.
    Une fois toutes les courbes sélectionnées, la forme sera générée automatiquement. Ceci dans le cas général.
  • dans le cas des étagères, composées de 5 rectangles, il faut appliquer à chacune, une par une, la Surface de Coons
    noter que ça ne fonctionne pas avec les Surfaces de Gordon

cette étape est la création du fichier etageres.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)



cette étape est la création du fichier etageres1.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • quand on est satisfait du résultat, outil Souder, onglet Surfaces, tous les éléments, on a plus qu'un élément, Form*

cette étape est la création du fichier etageres2.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • pour donner du volume aux étagères, leur appliquer l'outil Epaissir, onglet Surfaces, valeur entre 0.1 et 0.3
  • renommer Form* en Etagères avant d'envoyer dans DAZ
    penser que sans doute, pour que DAZ affiche des textures et non une couleur unie, il faut passer par l'étape
    Projection depuis l'onglet UV & Peinture

cette étape est la création du fichier etageres3.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)

cette étape est la création du fichier etageres4.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)

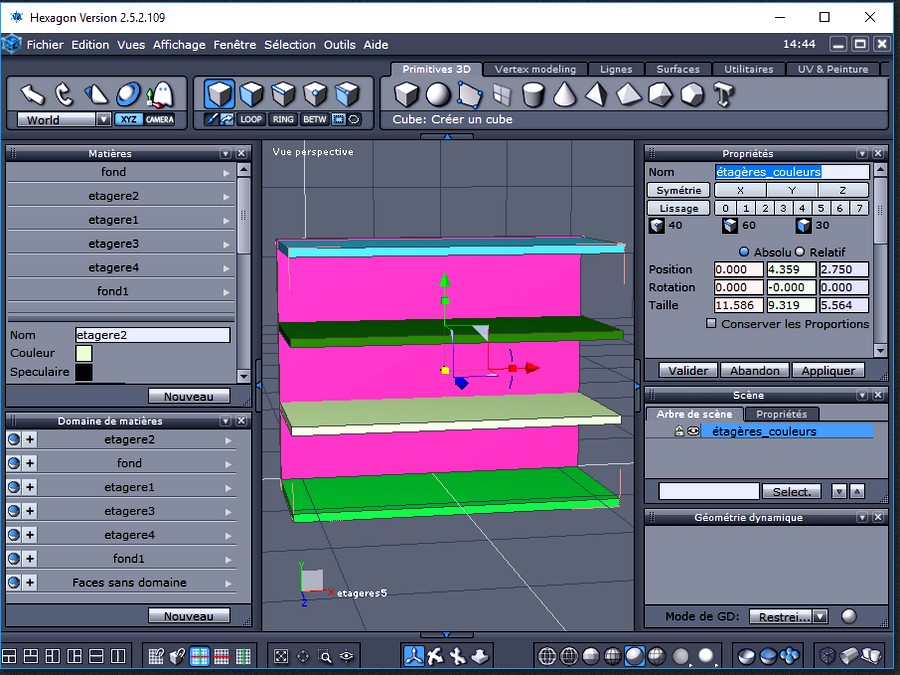

  • remarque, à l'étape etageres3.hxn, on peut différencier les éléments, les étagères, le fond, ce qui ne dispense pas de passer, éventuellement, par l'étape Projection

cette étape est la création du fichier etageres5.hxn (sauvegarder à ce niveau, au cas où il faudrait le retravailler)


  • pour créer un meuble fermé, ajout de parois latérales et d'une vitrine, auxquelles on a appliqué la Surface de Coons
