Chaînes

D'après le tutoriel Making Chains de Peter Shape - dont le site a disparu -, autres tutoriaux http://www.daz3d.com/i/tutorial/0?tut_cat=10&view_mode=newest&_m=d&page=10

Créer une primitive Torus

cliquer sur le bouton E pour l'éditer et donner une dimension d'environ 150 pour l'épaisseur de la chaîne, ne pas déplacer le torus


dupliquer le premier torus (Ctrl+D) et tourner le Torus dupliqué à 90 degrés sur l'axe des Y

le déplacer vers le haut suivant l'axe Y (outil Reposition Y)




répliquer le 2ème torus (Alt+D) et tourner le Torus répliqué à 0 degrés sur l'axe des Y, ne pas déplacer le torus.

répliquer le 3ème torus (Alt+D) et tourner le Torus répliqué à 90 degrés sur l'axe des Y, ne pas déplacer le torus.

répéter ces opérations autant de fois que de maillons souhaités en alternant l'angle de rotation Y, 0 et 90

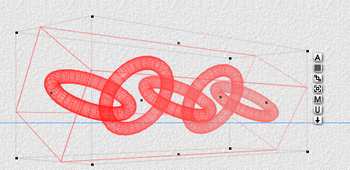

grouper tous les maillons pour avoir un seul objet (G), appliquer une texture, par exemple Materials/Copper Bump (Complex fx)

le faire pivoter pour qu'il ait une position horizontale : cliquer sur A (Attributes), 90 pour l'axe des X, 30 pour l'axe des Z




on peut même l'ajouter à sa bibliothèque personnelle, voir Créer un objet




A la place du Torus, on peut mettre un maillon réalisé avec :
  • (attention, l'alternance 0/90 degrés peut se faire aussi sur l'axe X ou Z suivant la position du 1er maillon)

  • une primitive


  • des objets booléens : Ellipsoid (applati - changer l'épaisseur Z dans Attributes (A)) + 2 Cylinder (déformés) - voir Les objets booléens
  • on peut même l'ajouter à sa bibliothèque personnelle


  • l'outil lattice - voir Utiliser l'outil lattice
  • pour que ce soit aplati, changer la hauteur Y dans Attributes (A), et pour l'agrandir, changer X et Z
  • dans cet exemple, l'alternance 0/90 degrés se fait sur l'axe Z
  • on peut même l'ajouter à sa bibliothèque personnelle



  • un objet Wings 3D - importé
  • dans cet exemple, l'alternance 0/90 degrés se fait sur l'axe X
  • on peut même l'ajouter à sa bibliothèque personnelle - même pour un objet importé -





(Enregistrer cette page par "Fichier / Enregistrer sous..." pour utiliser ce tutoriel même déconnecté !)
