Pont et lierre (2 pages)

revoir éventuellement Les objets booléens

  • le pont est réalisé au moyen d'objets booléens (cube et cylindres)
  • le lierre avec l'outil lattice
  • pour les lampadaires, se reporter à la page Fantaisies lumineuses

les outils de la palette Edit seront très utiles pour le positionnement des objets
  • outil Reposition Z et X
  • outil Reposition Y
  • outil Rotate around axis
  • pour les différentes vues, taper de 0 à 4



Le pont

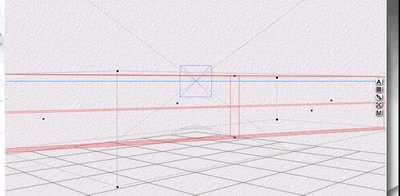

  • créer une primitive Cube, changer ses dimensions avec l'outil Resize X Y Z, positionner le mur comme sur la 1ère image (3/4 face)
  • cliquer sur l'icône A, sélectionner l'option Positive

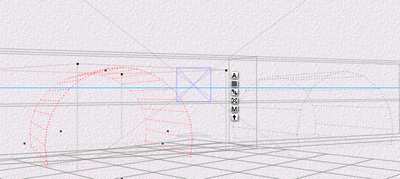

  • créer la 1ère arche avec une primitive Cylinder, la faire pivoter et positionner perpendiculairement au mur - voir 2ème et 3èmes images
  • la positionner de façon que seulement la moitié émerge du sol, en l'abaissant selon l'axe Y (outil Reposition Y )
  • cliquer sur l'icône A, sélectionner l'option Negative, l'arche apparaît en pointillés

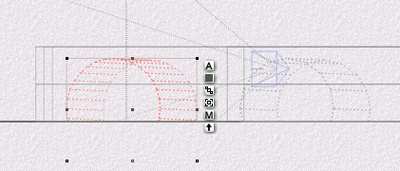

  • créer la 2ème arche en dupliquant la 1ère, menu Edit/Duplicate, la positionner en vous servant de l'outil Reposition


  • sélectionner les 3 objets, les grouper G
  • leur attribuer une matière, Material/Rocks&Stones (Stone Wall) - dernier de la 4ème ligne -


Les lampadaires
  • ajouter dans la scène un des objets fournis par le CD Rom, Ornate Street Lamp - Create objects, chercher la catégorie où vous avez importé les OBP fournis par le CD Rom
  • insérer dans chaque lanterne une lumière (Radial Light)
  • régler les paramètres et la couleur
  • sélectionner le lampadaire et les lumières, grouper G
  • bien le positionner sur le pont à l'aide des outils de la palette Edit
  • outil Reposition Z et X
  • outil Reposition Y
  • outil Rotate around axis
  • pour les différentes vues, taper de 0 à 4

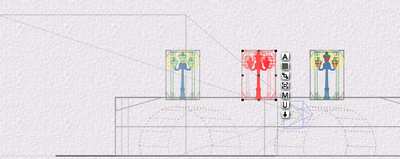

pour faire l'allée des lampadaires : copier le groupe (Copy), coller (Paste) deux fois en le déplaçant à chaque fois

au départ, ils ne sont pas bien rangés

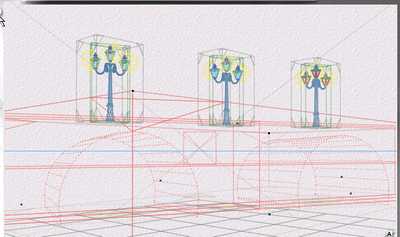

maintenant, on va bien les positionner et les aligner à l'aide des outils de la palette Edit

  • outil Reposition Z et X
  • outil Reposition Y
  • outil Rotate around axis
  • pour les différentes vues, taper de 0 à 4





Le ciel et l'eau
  • sélectionner le sol, matière Waters&Liquid/Swirling Water
  • pour le ciel, choisir Because The Night
  • mettre une boule lumineuse dans l'eau

Le lierre




(Enregistrer cette page par "Fichier / Enregistrer sous..." pour utiliser ce tutoriel même déconnecté !)
